Présentation du globe virtuel “Tectoglob3D”

Tectoglob3D est un logiciel de type “globe virtuel”, qui propose de réunir l’ensemble des fonctionnalités utiles dans l’enseignement de la géologie au collège et au lycée.

S’inspirant de Tectoglob (dont il reprend le nom, avec le soutien de son auteur JF Madre) et Sismolog, mais aussi de Seisgram ou Educarte, ce nouveau logiciel s’en distingue par le fait de proposer un globe et non une carte. Il intègre également de nombreuses fonctionnalités qui étaient absentes de ces logiciels (tomographie sismique par exemple).

Il est déployé sous plusieurs formats :

Voici quelques unes des fonctionnalités proposées.

Réalisation de coupes en 2D et en 3D

Etude de sismogrammes

Tectoglob3D peut lire les sismogrammes au format SAC (comme ceux utilisés par Sismolog ou Seisgram2K), mais également les dossiers au format .zip présents sur Edumed. Possibilité de déterminer le foyer par triangulation, ou de colorer sur le globe les stations en fonction du type d’ondes reçues (mise en évidence de la zone d’ombre).

Possibilité également de projeter les stations correspondant aux sismogrammes chargés sur une coupe du globe avec un modèle de propagation des rais sismiques (au choix PREM, v = cste, ou v = cste x prof). L’élève peut également, en cliquant sur les rais, en connaître la longueur et la profondeur maximale (possibilité de calcul de vitesse). Un hodochrone interactif est également disponible.

Etude des données issues des balises GPS

Possibilité d’étudier les derniers graphiques enregistrés par ces stations, de voir la photographie de la balise physique (si disponible), de tracer ses propres vecteurs, de changer de référentiel …

Tomographie sismique en 2D et 3D

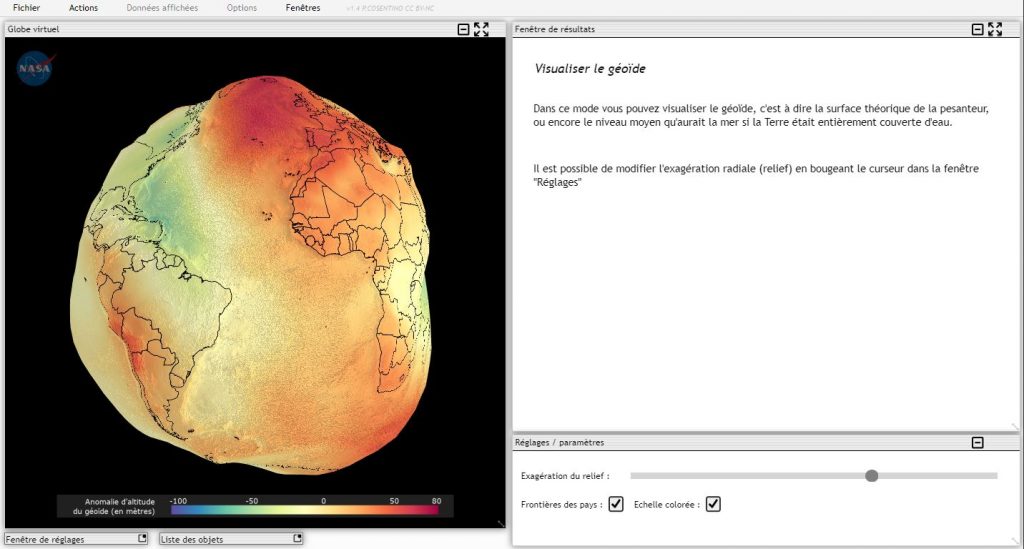

Visualisation du géoïde

Distribution des altitudes

Avec la possibilité d’exporter le profil au format CSV pour l’étudier dans un tableur.

Profil dans un calque de données

Possibilité de réaliser un profil de l’âge du plancher océanique, des anomalies magnétiques, de l’épaisseur sédimentaire …

Dessin à main levée sur le globe

Disposition passée des continents

Variation du niveau de la mer

Décortiquer le globe

Possibilité de retirer la croûte ou la lithosphère, pour se représenter les racines crustales …

Et bien d’autres fonctionnalités encore …

  • possibilité de placer des repères, des vecteurs, des objets profonds
  • possibilité de tracer des cercles de distance, de réaliser des mesures
  • possibilité d’importer certains calques au format KMZ
  • possibilité d’exporter les cartes en projection de Mercator
  • étude du flux géothermique, des anomalies de gravité, de l’évolution de l’extension de la banquise etc.
